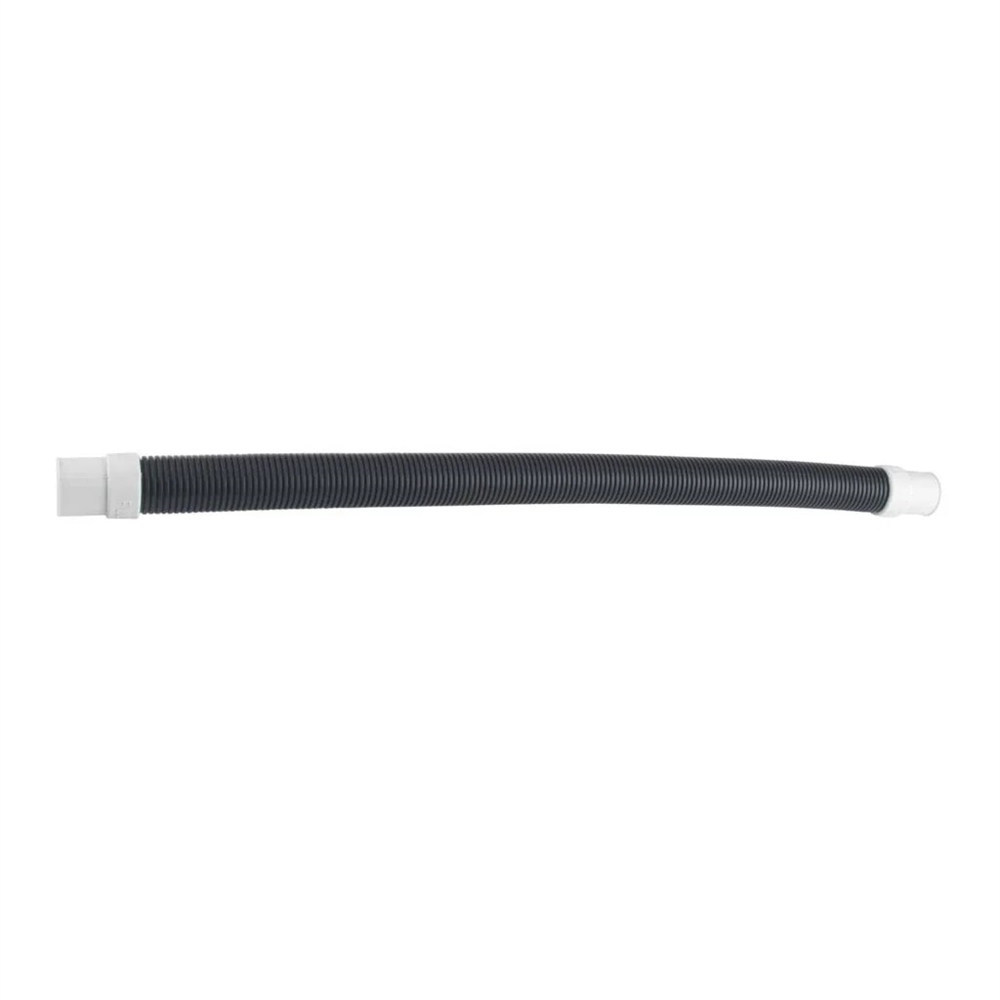

Fluval Slange stykke f/UVC In-Line

Hvor bruges det?

Der er to måder at montere UVC’en på:

Monteringsmetode	Brug af slangestykket A20233?	Beskrivelse
Direkte på FX-filterlåget	Nej	Bruger den medfølgende gummialbue-adapter. UVC’en sidder ovenpå filteret.
På skabsvæggen	Ja	Kræver det korte slangestykke til at forbinde filterets OUT-ventil med UVC’en.

Slangestykket forbinder altså filterets udgang (OUT) med den ene side af UVC-enheden, når UVC’en er monteret på væggen inde i skabet.

Vejledning – montering på skabsvæg (FX2 / FX4 / FX6)

Du skal bruge:

• Fluval FX UVC In-Line Clarifier
• Det korte slangestykke A20233 (eller tilsvarende 25 mm indvendig diameter slange)
• De medfølgende metalklemmer

Trin-for-trin:

1. Luk både IN- og OUT-ventilerne på filteret (vandret stilling) og træk stikket ud.
2. Tøm udgangsslangen helt for vand (fjern OUT AquaStop-ventilen midlertidigt og lad vandet løbe ud).
3. Montér vægbeslaget på skabsvæggen (vandret eller lodret – følg Fluval-logoet).
4. Skub en metalklemme på den eksisterende udgangsslange og tilslut den til den ene side af UVC’en.
5. Skub UVC-enheden ind i beslaget, til den klikker på plads.
6. Tag det korte slangestykke (A20233):
   • Skub en metalklemme på den ene ende og tilslut den til filterets OUT-ventil.
   • Skub en metalklemme på den anden ende og tilslut den til den ledige side af UVC’en.
7. Spænd alle klemmer godt (ca. 1 cm fra enden).
8. Åbn ventilerne, tænd filteret, og tjek for lækager.
9. Tilslut strøm til UVC’en. Den lille indikatorlampe skal lyse.

Vigtige tip

• UVC’en må kun monteres på filterets udgangsside (OUT) – aldrig på indgangen.
• Hold alle slanger så lige som muligt uden sløjfer.
• UVC’en virker i begge retninger, så det er ligegyldigt, hvilken vej vandet løber gennem den.
• Ved montering direkte på filterlåget behøver du ikke dette slangestykke.

Det korte slangestykke er altså kun nødvendigt, når du vil have UVC’en siddende pænt på skabsvæggen i stedet for ovenpå selve FX-filteret.
